Animierte Simulationen


Frank Geipel, Oktober 2003



Um einige Einflüsse der Innenform auf die Klangcharakteristiken von Didgeridoos zu demonstrieren haben wir die folgenden vier Animationen erstellt.

Hinter jeder Animation stecken ca. 20 Einzelsimulationen von verschiedenen Innenformen (jede Innenform führt zu individuellen Spektren), die wir fließend überlagert haben.

Im oberen Teil der Graphik ist die jeweilige Innenform (etwas gestaucht) dargestellt. Der untere Teil zeigt die dazugehörigen Frequenzdiagramme (x-Achse Frequenz in Hz) mit jeweils 3 Spektren.



weißes Spektrum (0 - 750 Hz):

Eingangsimpedanzspektrum [akustisches MOhm], Es zeigt die Lage und Anspielbarkeit des Grundtones (erster weißer Peak) und der Overblowreihe. Je höher ein Peak, um so höher der Gegendruck.

violett/blaues Spektrum: Klangspektrum beim Spielen des Grundtones [dB]

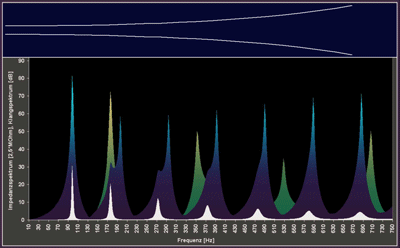

fließende Änderung der  Hornöffnung

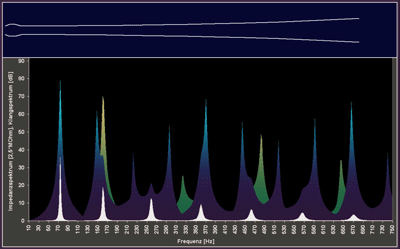

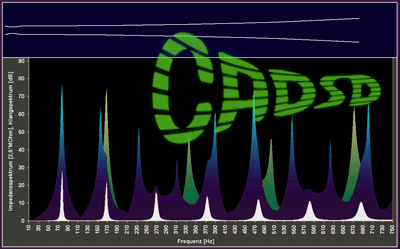

fließende Verschiebung einer relativen  Verengung

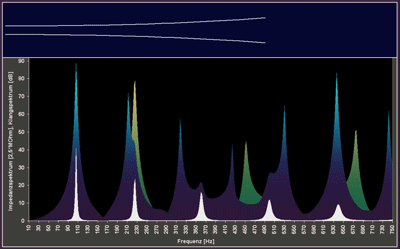

fließende Änderung der Länge bei proportionaler Innenform

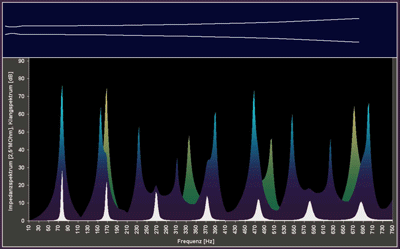

fließende Verschiebung einer relativen  Aufweitung



Animated simulations


Frank Geipel, Oktober 2003



To demonstrate some influences of the interior form on the sound characteristics of didgeridoos we provided the following four animations. Behind each animation are approx.. 20 single simulationes of different interior forms (each interior form leads to individual spectra), which we overlaid flowing.

In the top of graphics the respective interior form (something tossed) is represented.

The lower part shows the pertinent frequency diagrams (x axis frequency in Hz) with in each case 3 spectra.



white spectrum (0 - 750 Hz):

Input impedance spectrum [ acoustic MOhm ], it shows the situation and playability of the fundamental tone (first white peak) and the series of overblows (toots). The more highly a peak, the more highly the back-pressure.

 violet/blue spectrum: Sound spectrum when playing the fundamental tone [ dB ]

 green/orange spectrum: Sound spectrum when playing the first overblow [ dB ]


flowing change of the horn opening

flowing shift of a relative narrowing

flowing change of the length with proportional interior form

flowing shift of a relative expansion
